適用范圍典型行業包括，石油化工行業，釀酒業，食品行業，制藥行業和礦物
加工（如粘土，碳酸鹽、硅酸鹽等），具體應用于以上行業中的多產品管道中的界
面檢測，攪拌混合物的密度檢測，反應釜終點監測，離析器界面檢測。
2．工作原理

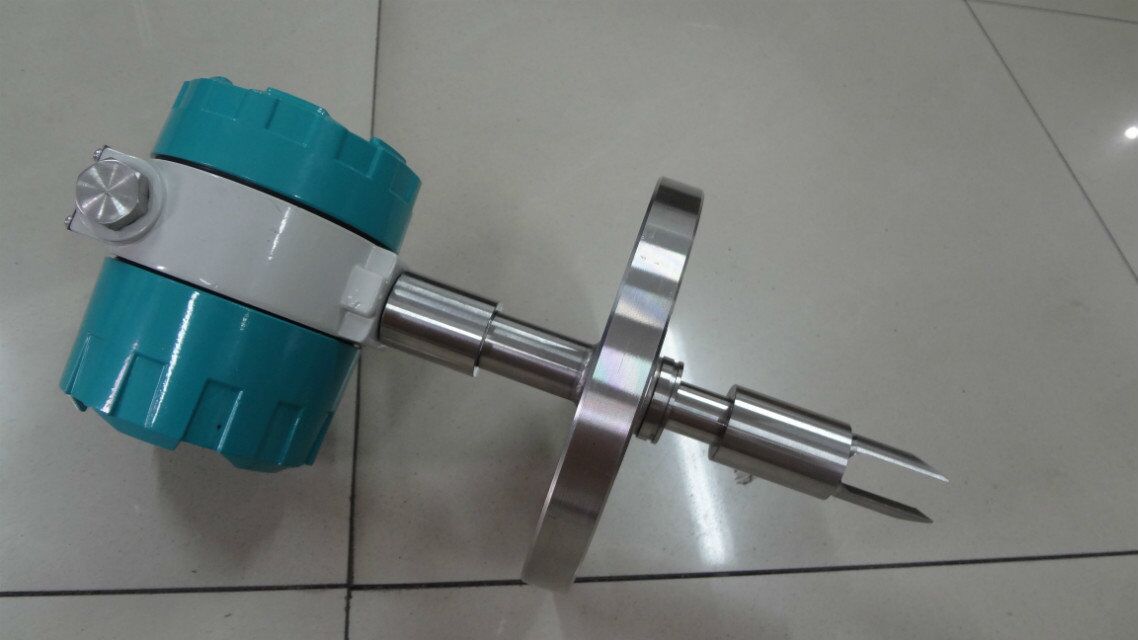

傳感器基于元器件振動原理工作，元器件部分為浸入被測液體中的音叉部
分。音叉部分通過內在的固定于叉體底部一端的壓電設備感應振動。震蕩頻率由固
定于叉體另一端的二次壓電設備來檢測，然后通過頂部的電路放大信號。
液體密度和被測液體流動時的震動頻率密切相關，當被測液體密度變化時，液體流
動時的振動頻率也隨之改變。通過以下方程，被測液體的密度可以被精確的計算出
來。
D= K0+K1T+K2T2
D=未校準的被測介質密度(kg/m3)
T=振動頻率(μs).
K0、K1、K2=常量

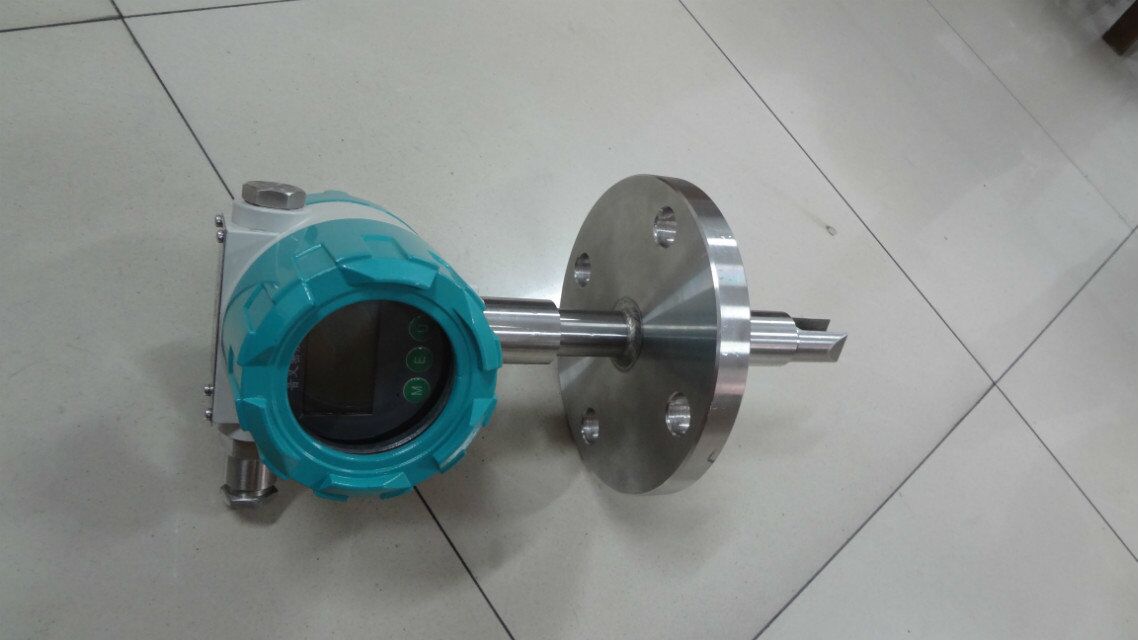

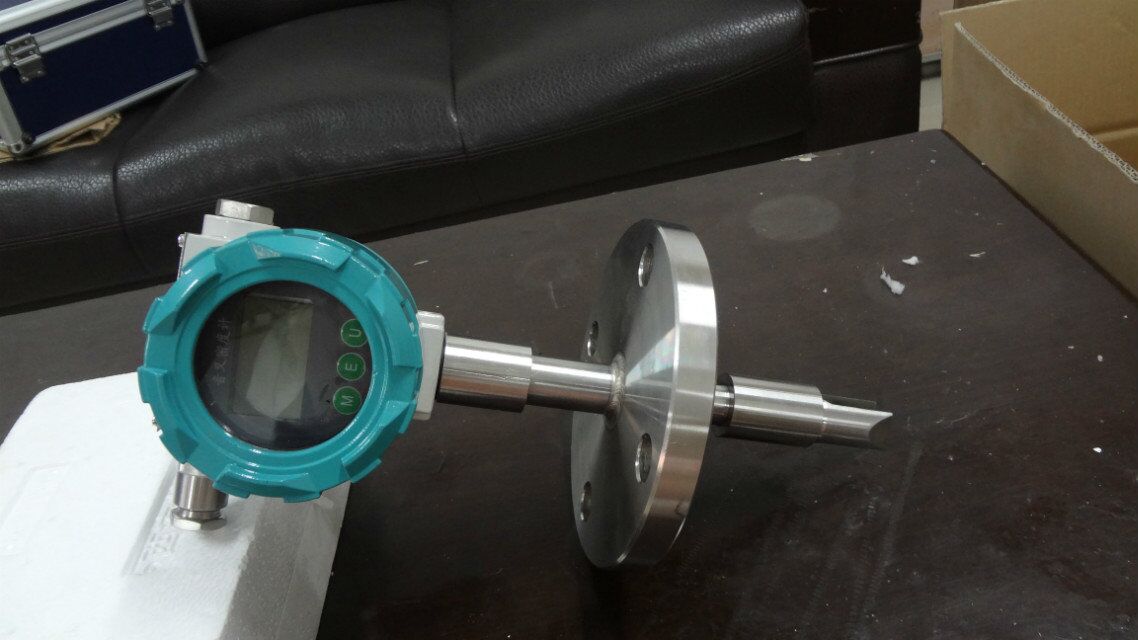

在密度檢測過程XY-886插入式密度計可以自動補償溫度對被測介質密度
（D）的影響，壓力對密度沒有顯著的影響。
① XY-886插入式密度計采用工業級高性能單片機集成電路，由微處理器進行
完整的信號調節、計算和診斷功能，無需遠程電子裝置進行處理。精度高，穩定性
好，抗干擾能力強。
②輸入信號和輸出信號完全隔離，便于用戶進行系統的抗干擾設計。
③供電采用隔離電路設計，寬幅精密供電，耐沖擊，抗干擾。
④.傳感器信號采用光電隔離設計。
4.技術參數：
|
密度測量范圍 |
0.5 – 2.5 g /cc (500 – 2500 kg/m3) |
|
標定范圍 |
0.8 – 1.2 g /cc (800 – 1200 kg/m3) |
|
測量精度 |
± 0.001 g /cc (± 1 kg/m3)/± 0.002 g /cc (± 2 kg/m3) |
|
重復性 |
± 0.0002 g /cc (± 0.2 kg/m3) |
|
溫度輸出范圍 |
-20℃ ~ +150℃ |
|
最大工作壓力 |
10MPa 特殊 20MPa |
|
流體粘度范圍 |
0 – 20000 cP |
|
溫度系數 |
小于0.1 kg/m3/℃ (校正后) |
|
壓力影響 |
可忽略不計 |
|
內置溫度傳感器 |
PT100 |
|
接液材質 |
316/304不銹鋼 哈氏合金 |
|
叉體涂層 |
標準型，PTFE 或電解拋光 |
|
供電電源 |
24VDC，≥500mA |
|
模擬信號輸出 |
4 -20 mA，0-1000Hz，RS485 Modbus RTU |
|
輸出精度(20℃) |
讀數的± 0.1%或± 0.05% FS |
|
輸出重復性(-40 ~ +85℃) |
± 0.05% FS |
|
過程連接 |
ANSI 150 ~ 1500 RF
DIN 50 PN16 DIN 50 PN40
IDF 和 RJT 衛生型 |
|
防護等級 |
IP65 |
|
外殼 |
鋁合金 |
